主要功能：对蛋白电泳凝胶、DNA凝胶、印迹膜等样品进行全自动图像采集并进行定性和定量分析（绝对定量和相对定量）。
操作规程：
一、仪器各组成部分介绍

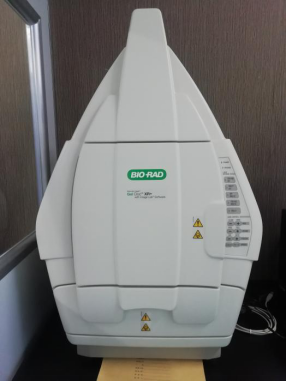

I Universal Hood（正面 大体）
II 控制面板
III 背面开关及保险丝
IV 镜头及 CCD
V Universal Hood 内顶部
二、Image Lab软件介绍
Image Lab图像获取和分析软件搭配Molecular Imager ChemiDoc™ XRS+、Molecular Imager Gel Doc™ XR+ 、Molecular Imager ChemiDoc™MP和GS-900图像系统，可应用于凝胶电泳和转印膜的数字图像获取和分析，而自动化的工作流程能加速图像获取及参数优化调整，并针对调整好的凝胶或转印膜图像进行系统性分析，进而得到所需的分析数据。
1.使用Image Lab软件进行图像采集
用成像仪自带的荧光标尺和带刻度的透明塑料板，参照后文 GelDoc XR+ 成像的方法，按紫外透射、白光透射以及侧面白光三种模式分别采集一次图像。要求成像清晰、明暗适中。 打开仪器背面的电源开关，双击桌面Image Lab软件图标，点击
（1）选择应用程
（2）选择图像获取区域
（3）选择图像获取曝光时间
（4）点击放置凝胶，调节胶的位置，并调节照相机缩放，使成像区域在合适位
置上，点击运行实验协议，进行图像的拍摄。
（5）保存图像并进行后续分析
2.Image Lab软件具有图像变换、分子量分析、定量及注释等功能，详细内容请参照Image Lab软件使用手册。
三、凝胶切割
将抽屉式紫外透射平台完全拉开至最大，将待切割的样品放置其上。安装上有机玻璃保护屏，打开“Trans UV”和“Prep UV”。操作者戴上手套，站在保护 屏后进行切胶操作。
四、仪器使用注意事项
1．图像采集并保存后，立即取出凝胶，不要将潮湿的样品长期放在暗箱内，以防腐蚀滤光片，更不要将液体溅到暗箱底板上，以免烧坏主板。
2．不要自行重装电脑操作系统或给操作系统 升级。
3. 紫外透射台用清水润湿并拧干的纱布等轻轻擦干净，待自然干燥后推入。
|
