倒置荧光显微镜
2020-01-16 10:27     (点击: )
[文章下载] [字号: ]

仪器名称

倒置荧光显微镜

型号

EVOS  FL

设备状态

正常

价格

25.3

所属院系

动物医学院

放置地点

龙子湖校区生工组团c304

管理教师及院办电话

皇甫和平86176275

售后公司及电话

赛默飞世尔科技:021-61621892

仪器介绍及操作流程

EVOS fl是一款新型荧光显微镜,其专利的光路技术使得在实际使用过程中,可得到高激发效率,并实现耗材成本最低、最节能的环保理念。

目前尚无国内厂家和其他进口厂家能够提供将倒置显微镜系统与数码相机和大屏幕整合为一体机设计,并不需要目镜进行观察的显微镜,国内和其他进口产品均需要先通过目镜观察后再用通过与显微镜连接的独立数码相机采集图片,或是用与电脑连接的显示器显示观察到的视野,增加了观察成本和观察仪器的数量,在进行显微镜的移动,或是长时间观察时,十分不便。而EVOSfl由于观察便利,提高了观察效率,节约了观察时间,最大限度的节约了劳动力的消耗,且通过U盘可对拍摄的图片直接进行保存,利于实验数据的留存,紧凑的一体化设计,还可以将显微镜置于细胞操作间或者生物安全柜中使用。

[产品特点]:

1、一体化设计:15寸大屏幕LCD显示器(与显微镜一体)取代目镜,直接进行目视观察,角度可调,符合人体工程学,观看角度自然、舒适,视野开阔,克服了传统显微镜容易导致疲劳的弊端;可以整体放入到超净台或生物安全柜内,方便各种细胞实验操作。

2、独立的数字显微镜系统,稳定的LED光源:独立的数字显微镜系统插电即用,无需调节;稳定的LED光源温度稳定、产热极少,可达5万小时使用无需维护,省去了传统需更换灯泡和保险丝的烦恼。

3、专利荧光激发光源:专利技术的光立方可选,常规荧光光立方包括了DAPI、GFP、RFP、CFP、YFP、Texas Red、cy5、cy7,另有10种量子点荧光光立方。

产品配置:

倒置荧光显微镜主机一台

简易操作流程(具体操作需要专人指导):

1、打开位于显微镜右侧的电源开关。

2、将U盘插入显微镜右侧的USB插孔。

3、将样品放置于载物台上,如有必要,在放置前先选择合适的适配器。

4、使用显微镜前方下部的物镜转换轮选择合适的放大倍数。

5、将光立方切换手柄拉至最前方的位置,此时,显示器上的通道显示栏将显示目前处于“透射光通道”。

6、点击控制栏左侧的“LIGHT ON”打开透射光源。

7、使用调焦旋纽对样品进行调焦操作。

8、操作:如需在透射光通道下对样品拍照,点击控制栏中的“CAPTURE”即可。

9、将暗盒放置于载物台上,遮住样品。

10、移动光立方切换手柄至预备进行检测的荧光通道,通道栏将高光显示所处通道位置。

11、在“Find & Focus”模式下,点击“LIGHT ON”打开荧光激发光源。

12、适当调整焦距。

13、使用控制栏中的光强度调节滑块对光强进行调整。

14、点击“CAPTURE”进行拍照;

15、重复第10‐14步的操作,可得到每一荧光通道下的照片;

16、占击“Overlay”,可显示带有颜色的不同通道荧光信号的图片。

17、对每一个通道的“亮度(Brightness)”和“对比度(Contrast)”进行调整,得到最佳显示的图片;

18、点击“SAVE”保存带有色彩的图片。

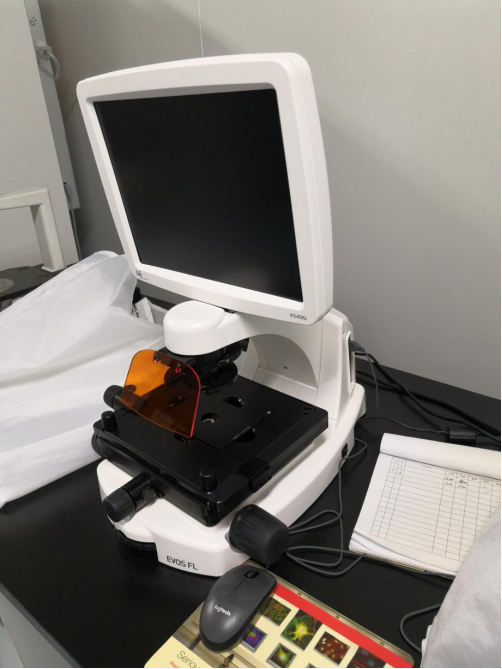

仪器图片(插入图片)
